倒装COB才是显示未来浏览数:684次
![]() COB概念 COB,是英文Chips on Board的缩写。该技术最早发源于上世纪60年代,是一种致力于简化超精细电子元器件封装结构、并提升最终产品稳定性的“电气设计”。简单讲,COB封装的结构就是,将最原始的、裸露的芯片或者电子元件,直接贴焊在电路板上,并用特种树脂做整体覆盖。因为裸芯片直接暴露在空气中,易受污染或人为损坏,影响或破坏芯片功能,于是就用胶把芯片和键合引线包封起来。 一、具有超高可靠性 COB技术省去SMD发光管封装过程、分光分色、编带、贴片等工艺流程,缩短工艺路径,提高产品生产过程的可靠性。COB产品面板整体灌封,具有抗潮、防撞,防护等级达到IP65,没有引脚裸露,防静电击穿,提高显示屏可靠性与稳定性的问题。 二、COB封装的晶体焊接使用包括热压焊、超声焊、金丝焊等在内的“低温焊接工艺” 其好处便是半导体LED晶体颗粒,不用禁受240度以上的高温考验。当表贴工艺出现死灯,需要修复的时候,还会发生“二次高温回流焊”。COB工艺则彻底杜绝了这一点。这也是COB工艺坏点率仅为表贴产品十分之一的关键所在。 三、提供更好的散热平台 封装结构所形成的非晶体面积,均可覆盖黑色吸光材料。这使得COB封装产品在对比度效果上更为出色,改善常规小间距LED屏像素颗粒感剧烈和亮度刺眼的劣势。 四、真正全密封的结构 包括PCB电路板、晶体颗粒、焊脚和引线等都实现了全面密封。密封结构带来的好处显而易见——例如,防潮、抗磕碰、防止污染损伤、器件表面更易于清理等。 五、COB封装可以设计出更为独特的“显示光学”特性 封装结构所形成的非晶体面积,均可覆盖黑色吸光材料。这使得COB封装产品在对比度效果上更为出色,改善常规小间距LED屏像素颗粒感剧烈和亮度刺眼的劣势。 六、COB封装适用于在像素间距较小的产品上 COB技术路线不受SMD发光管封装物理尺寸、支架、引线限制,可以突破SMD间距极限,实现更高像素密度,具备更灵活的点间距设计。 COB实现“点” 光源到“面” 光源的转换 无像素颗粒感对像素中心亮度能够做到有效控制,降低光强辐射,抑制莫尔纹、眩光及刺目对视网膜的伤害,适合近距离、长时间观看,不易产生视觉疲劳,适合近屏观看。 正装VS倒装 得益于小间距LED的发展,COB、IMD、SMD等技术在这几年得到了繁荣发展,并一步步走向世界的前列。 特别是COB技术更是分化出正装与倒装之列,且芯片尺寸进一步微型化,并且认为倒装COB是显示的未来!

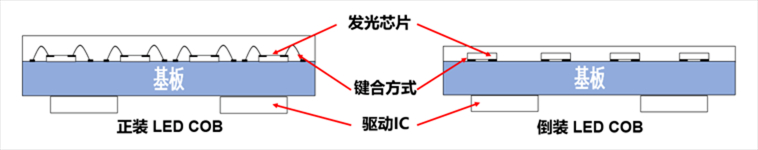

小间距LED显示屏一直为国内外显示企业的主要研发目标,COB技术虽成功引领了新一代高清LED显示的开发革命,但由于工艺技术的限制,正装COB的发光角度与打线距离,从技术路线上就局限了产品的性能发展。 vs
随着5G时代的到来,市场对超高清4K、8K的大尺寸显示应用有迫切的需求,LED向微小间距显示发展已是必然趋势。COB技术凭借性能优势持续升温,该技术发展对行业市场格局的影响也已经成为业内关注的焦点。而倒装COB的诞生又将COB技术提升到了一个新的高度。 COB倒装技术优势
倒装COB在正装COB的基础上,所具备的优势 倒装COB作为正装COB的升级产品,在正装COB超小点间距、高可靠性、面光源实现不刺眼的优势基础上进一步提升可靠性,简化生产工序、显示效果更佳、近屏体验完美、可实现真正意义上的芯片级间距。
倒装COB作为正装COB的升级产品,在正装COB超小点间距、高可靠性、面光源实现不刺眼的优势基础上进一步提升可靠性,简化生产工序、显示效果更佳、近屏体验完美、可实现真正意义上的芯片级间距。
|
